特點:

1.透過USB介面工具(SMBus議協)連接PC或LCM，獲取電池信息，方便對電池進行觀測或工程維護。

2.可監測與紀錄電池SOC與SOH,及電池參數如電壓、電流、容量、平衡情況、 溫度、保護啟動等。

3.反電動勢電路設計。

4.殘電顯示是經庫倫計在LED /LCM/PC上作顯示(選配)

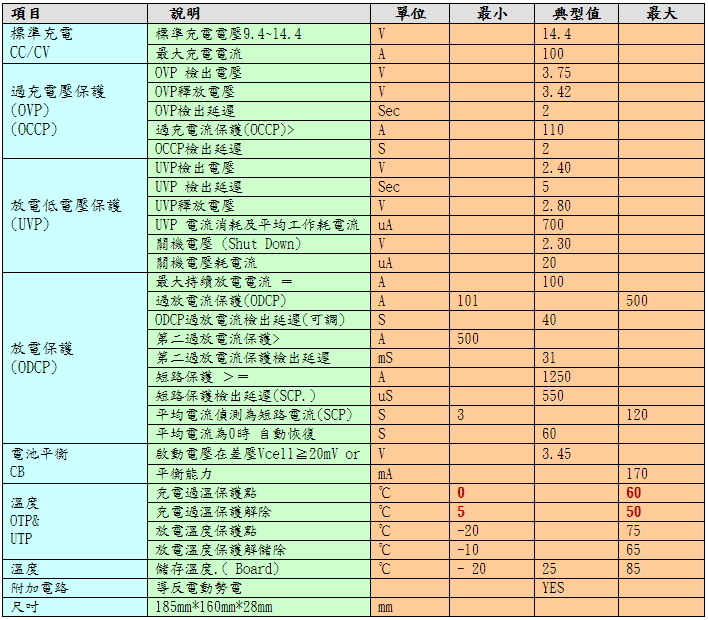

<1>主要規格:

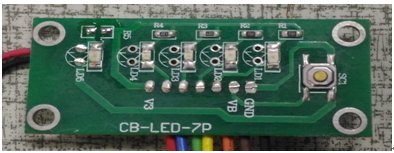

2. LED 顯示模組 (選配)

(1)電池SOC LED顯示模組

(2). 電池SOC LCD 4顯示模組(選配)，需另(外)接12VDC電源(選配)



3. 智能電池管理圖形介面(GUI, Graphics User Interface) USB工具到PC//LCM(選配)

<5> 實體尺吋(160*160*22)

<6> 4S單口接線圖

BMS上電安裝順序 (1) ~ (7)

(1)裝上 溫度感測器 JA5。

(2)裝上 短路保護解除按鈕 CNR31。

(3)PCB的〝B─端子(CON3)〞接至 電池包的〝─(負)極〞。

(4)PCB的〝CON6連接器之BT+〞接至 電池包〝十(正)極〞，此線為反動勢保護用。

(5)電池包GND、BV1~BV4(Cell1~Cell4)電壓感測線接至PCB的 CON1，注意 極性順序。

(6)充電觸發啟動BMS，如下步驟。

1. 充電器的〝正極〞接至電池包的〝十(正)極〞。

2. 充電器的〝─(負)極〞碰觸PCB的〝P─端子(CON5)〞約1秒鐘後移開。

3. PCB上 紅色LED亮起，約6秒鐘自動熄滅。

4. 每間隔8秒鐘 紅色LED閃爍一下，表示BMS正運作中。

(7)    按下〝短路解除按鈕〞解除保護狀態，使能正常的 充電、放電。

 BMS移除電池包時，先移除充電器及負載，再依安裝的反向順序移除接線 (5)-(4)-(3)。
