特點:

1. 透過USB介面工具(SMBus議協)連接PC或LCM，獲取電池信息，方便對電池進行觀測或工程維護。
2. 可監測與紀錄電池SOC與SOH,及電池參數如電壓、電流、容量、平衡情況、 溫度、保護啟動等。
3. 反電動勢電路設計。
4. 殘電顯示是經庫倫計在LED /LCM/PC上作顯示(選配)。
5. 設計上考慮了高爾夫球車在泥巴地草地和爬坡所需要的電力輸出容量和馬達工作需求的特性。

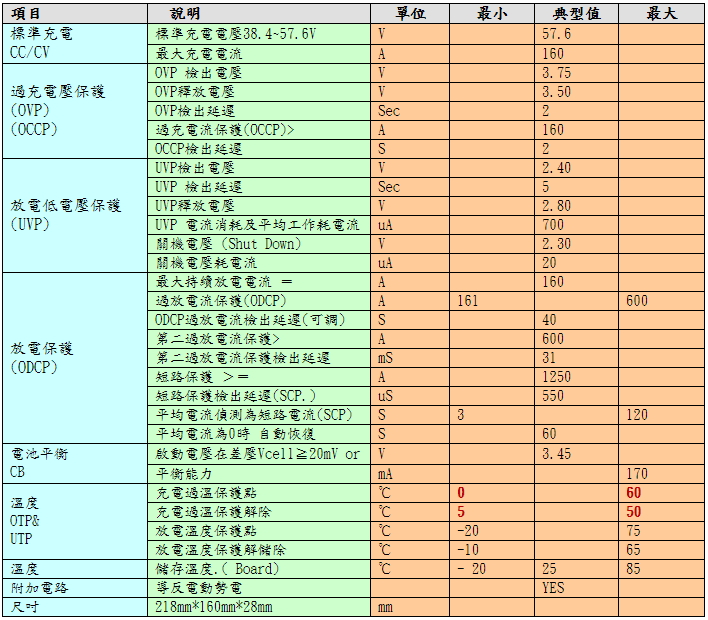

主要規格:

 2.LED 顯示模組 (選配)

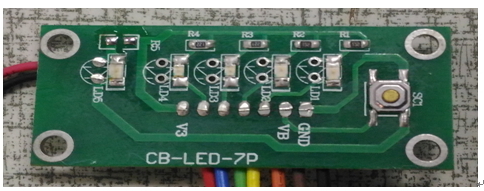

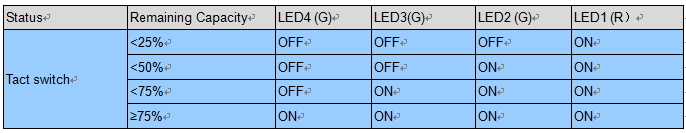

(1)電池SOC LED顯示模組

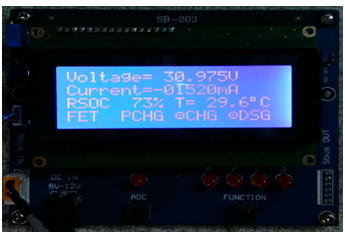

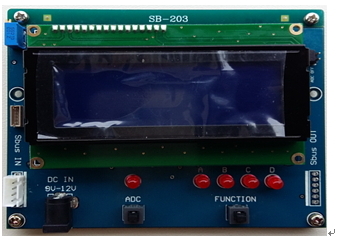

(2)電池SOC LCD 4顯示模組(選配)，需另(外)接12VDC電源(選配)

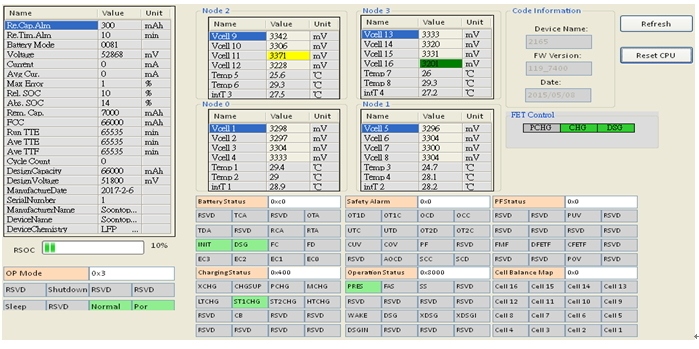

3. 智能電池管理圖形介面(GUI, Graphics User Interface) USB工具到PC//LCM(選配)

另提供公用軟體及驅動程式

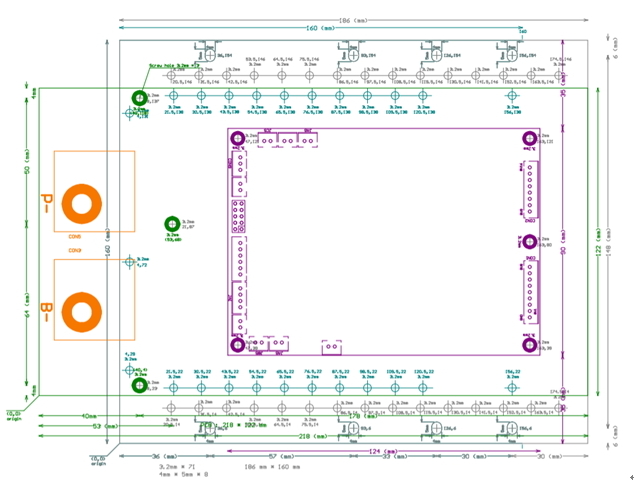

3.實體尺寸 ( 15對 Mosfets) 建議用純銅螺栓

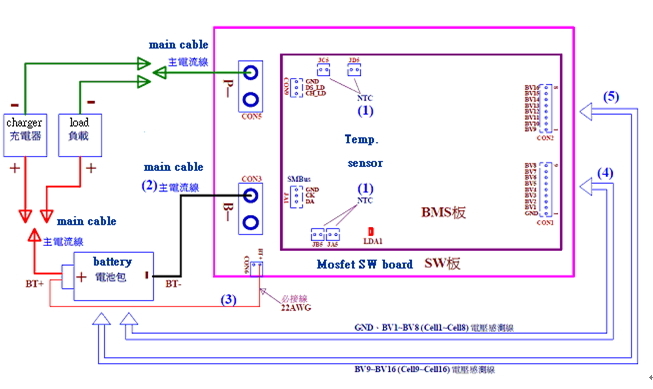

4.配線圖及上電步驟

1.使用BMS安裝到電池組的步驟。請從（1）到（5）照著做

（1）將溫度傳感器，JA5，JB5，JC5，JD5插入BMS ..

（2）在Mosfet開關板的CON3處之“B-”，連接到電池組的“ - ”負極。

（3）將Mosfet開關板標記為“BT +”的CON6應連接到電池組的“+（正極）”。該電纜用於傳導

    可能的反電動勢能量。

（4）在電池組上， Cell 1〜Cell 8 應連接BMS板的CON1電壓檢測線GND，BV1〜BV8”

（5）在電池組上，（Cell9〜Cell16）應連接到BMS板的CON2電壓檢測線“BV9〜BV16”。



2.卸載步驟：

（1）拆下Mosfet開關板CON5在“P-”上的連接，此為連接到充電器或負載的負極。

（2）根據安裝的相反順序斷開或拔下每個連接器,按順序為（5）-（4）-（3）-（2）。
