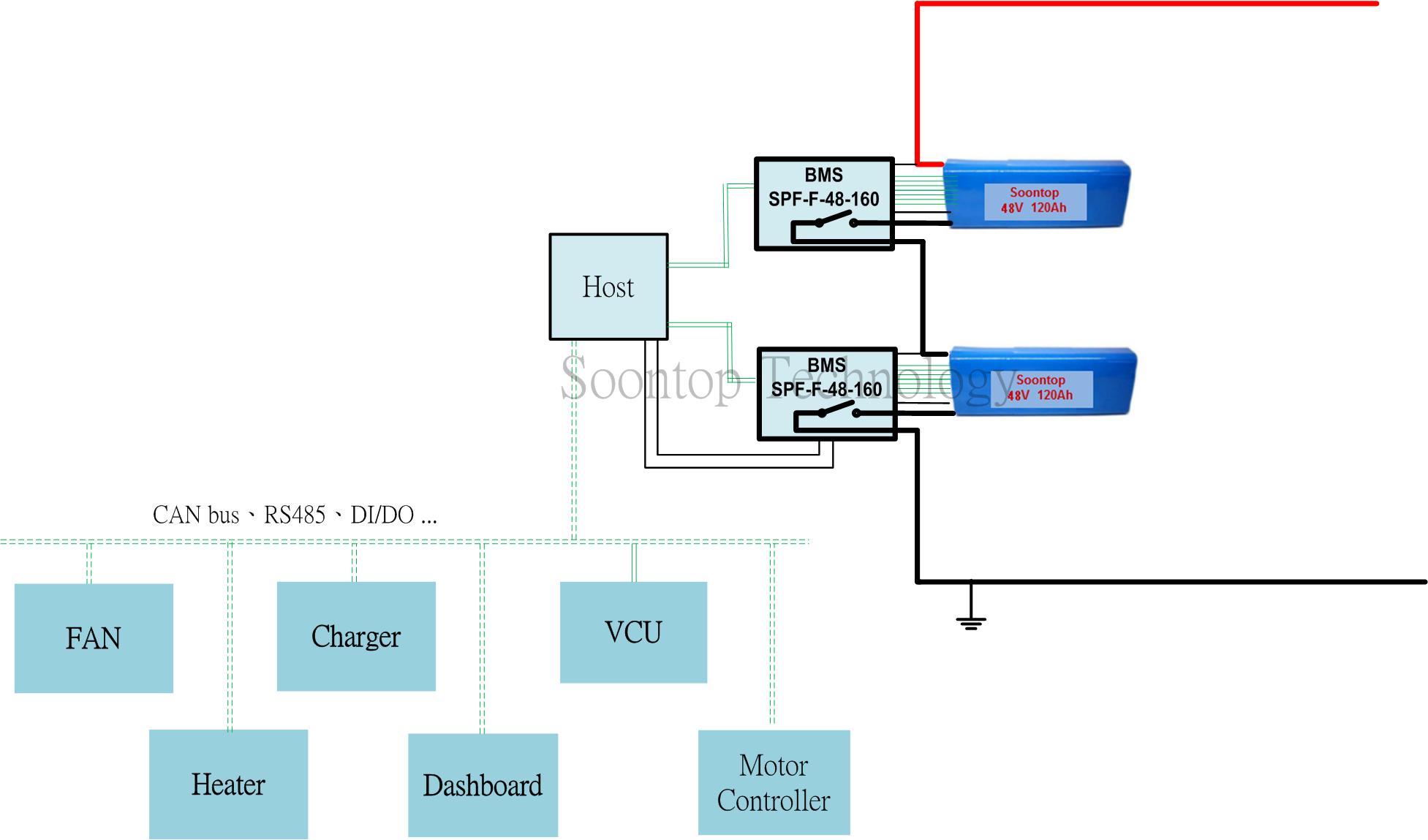

System Structure:
特點:
主要規格:
2.LED 顯示模組 (選配)
(1)電池SOC LED顯示模組
(2)電池SOC LCD 4顯示模組(選配),需另(外)接12VDC電源(選配)
3. 智能電池管理圖形介面(GUI, Graphics User Interface) USB工具到PC//LCM(選配)
另提供公用軟體及驅動程式
3.實體尺寸 ( 15對 Mosfets) 建議用純銅螺栓
4.配線圖及上電步驟
1.使用BMS安裝到電池組的步驟。請從(1)到(5)照著做
(1)將溫度傳感器,JA5,JB5,JC5,JD5插入BMS ..
(2)在Mosfet開關板的CON3處之“B-”,連接到電池組的“ - ”負極。
(3)將Mosfet開關板標記為“BT +”的CON6應連接到電池組的“+(正極)”。該電纜用於傳導
可能的反電動勢能量。
(4)在電池組上, Cell 1〜Cell 8 應連接BMS板的CON1電壓檢測線GND,BV1〜BV8”
(5)在電池組上,(Cell9〜Cell16)應連接到BMS板的CON2電壓檢測線“BV9〜BV16”。
2.卸載步驟:
(1)拆下Mosfet開關板CON5在“P-”上的連接,此為連接到充電器或負載的負極。
(2)根據安裝的相反順序斷開或拔下每個連接器,按順序為(5)-(4)-(3)-(2)。
